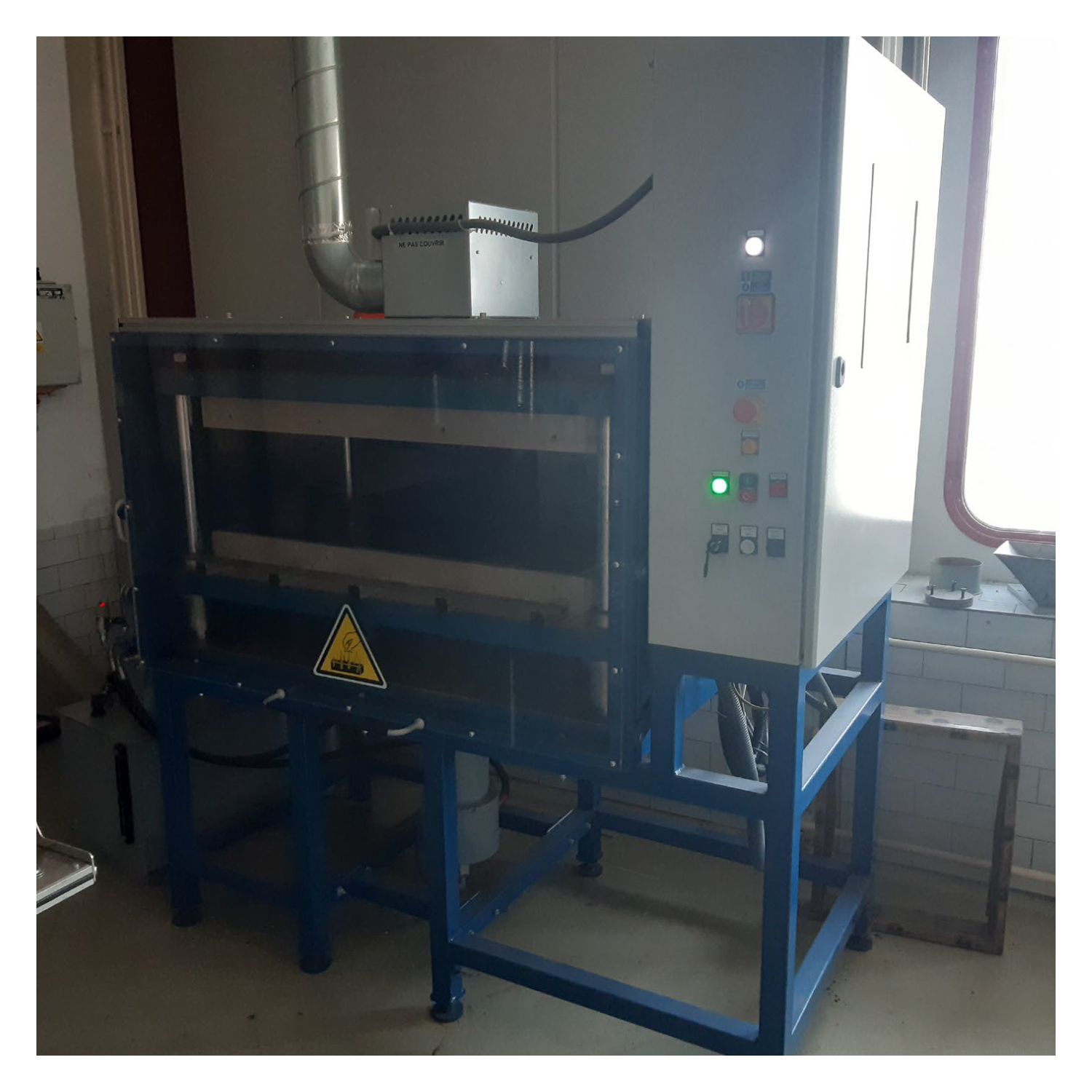

VHL 31

vyhřívaný lis

Základní technický popis

Hydraulický vyhřívaný lis VHL 31. Skelet lisovací části stroje tvoří konstrukce z ocelových desek, které jsou svázány čtyřmi sloupy. Po sloupech se pohybuje vzhůru stůl uložený v kuličkových pouzdrech. Stůl je připojen na pístnicí přímočarého dvojčinného hydromotoru s jm. průměrem 125 mm.

Podrobná specifikace - ke stažení

Technické parametry

Lisovací síla300 kN regulovatelná
Světlá výška lis. prostoru250 mm
Zdvih lisu250 mm
Horní deska500 x 1000 mm
Deska stolu500 x 1000 mm
Rychlost stolu rychloposuv16 mm/sec
Návratová rychlost stolu34 mm/sec
Rychlost dolisování1,2 mm/sec
Výška stolu nad podlahou900 mm
Tlakový pohonQ1 = 0,9 dm3/min, p = 25 MPa P1 = 0,75kW
Pomocný pohonQ2 = 11 dm3 /min, p = 3 MPa P2 = 0,75kW
Příkon topení2 x 15 kW
Teplota desekmax 250 oC
Elektrická síť3 N PE ~ 50 Hz 400 V TN-S
Max. proud12 A
