HLV 15.1

vyhřívaný lis

Základní technický popis

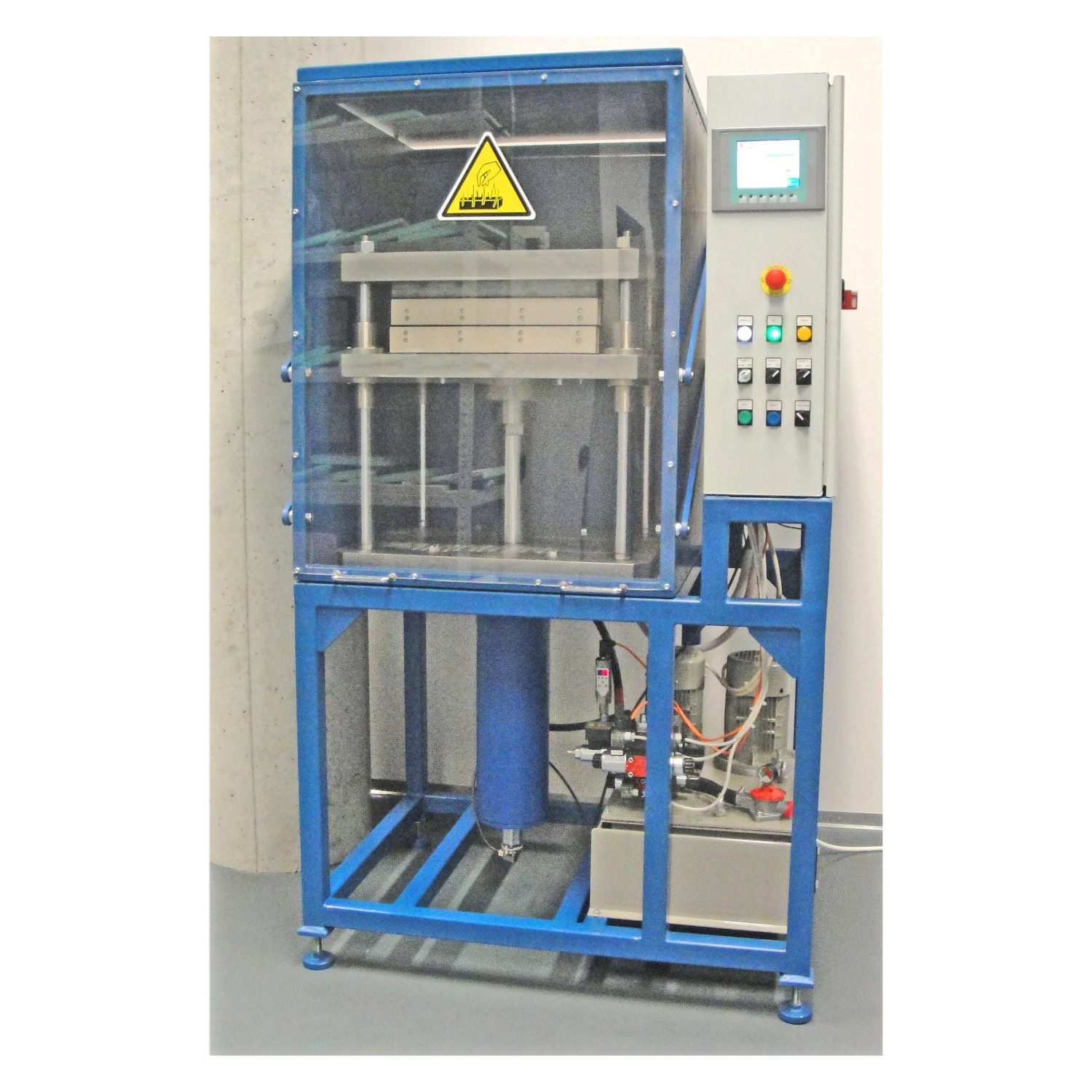

Laboratorní vyhřívaný lis HLV 15.1.
Základem lisu je čtyřsloupová lisovací jednotka. Lis pracuje se spodním lisováním pro eliminaci působení hmotnosti lisovacího beranu jako silového prvku při nízkých lisovacích silách.



Podrobná specifikace - ke stažení

Technické parametry

Lisovací síla	150 kN
Světlá výška lis. prostoru	295 mm
Zdvih lisu	295 mm
Horní deska	400 x 400 mm
Deska stolu	400 x 400 mm
Rychlost stolu rychloposuv	21 mm/sec
Návratová rychlost stolu	35 mm/sec
Rychlost dolisování	0,7 mm/sec
Výška stolu nad podlahou	900 mm
Tlakový pohon	Q1 = 0,5 dm3/min, p = 11 MPa P1 = 0,25kW
Pomocný pohon	Q2 = 23 dm3 /min, p = 1,5 MPa P2 = 0,75kW
Příkon topení	2 x 3,6 kW
Teplota desek	max 400 oC
Elektrická síť	3 N PE ~ 50 Hz 400V TN-S
Max. proud	12 A
šířka	1100 mm
hloubka	800 mm
výška	1800 mm
Hmotnost	cca 600 kg
Použitý hydraul. olej	OH- MH 46
Objem nádrže	40 dm3
Bezpečnostní kategorie	4
Krytí el. předmětů	IP 54/20
