HLV 5.0

vyhřívaný lis

Základní technický popis

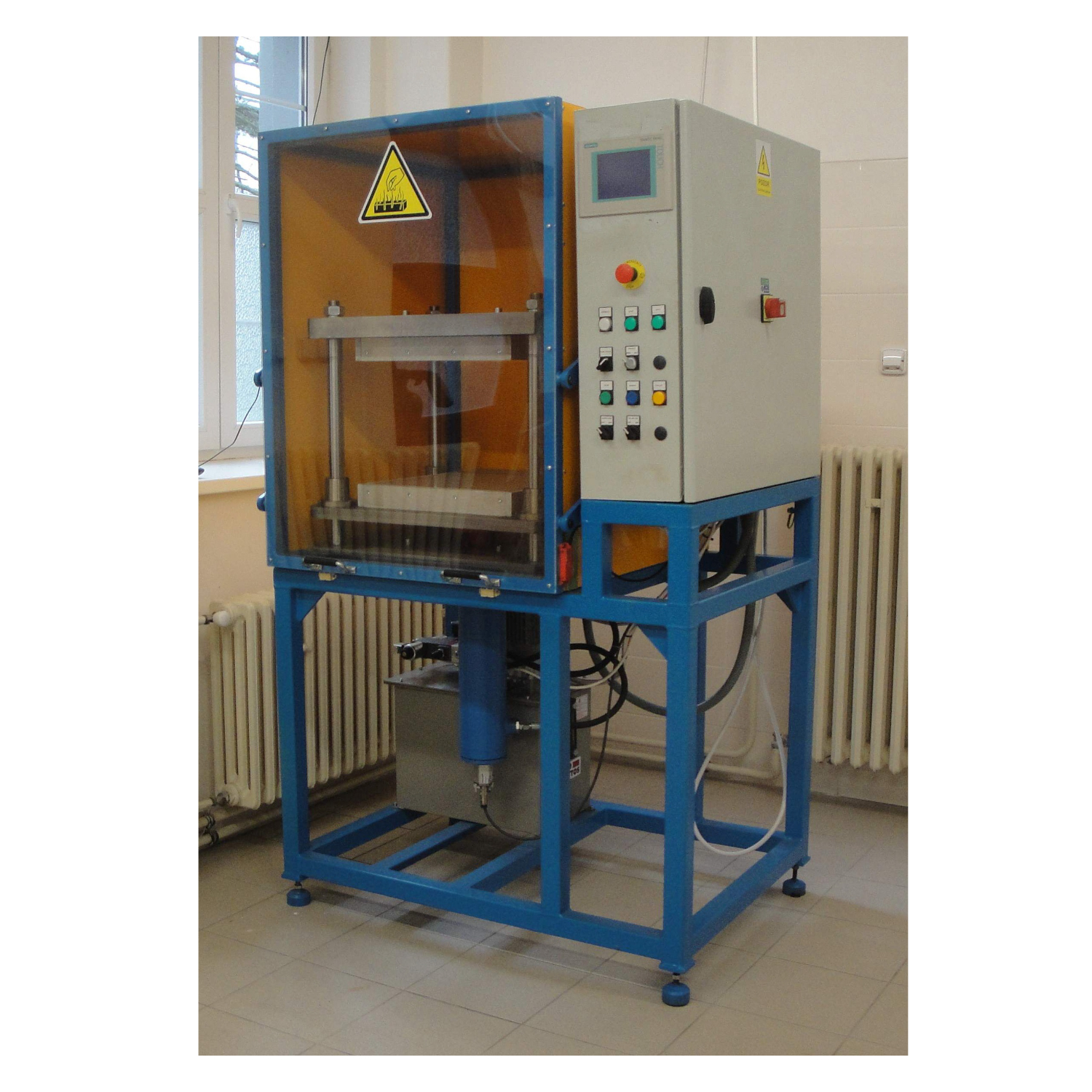

Hydraulický vyhřívaný lis HLV 5.0. Základem lisu je čtyřsloupová konstrukce. Lis pracuje se spodním lisováním pro eliminaci působení hmotnosti lisovacího beranu jako silového prvku při nízkých lisovacích silách.



Podrobná specifikace - ke stažení

Technické parametry

Lisovací síla	50 kN regulovatelná
Světlost lisu	300 mm
Zdvih lisovacího stolu	300 mm
Parametry hydraul. agregátu	Q1 = 0,9 dm3/min, p = 10 MPa, P = 0,25kW
	Q2 = 11,2 dm3/min, p = 1 MPa
Rychlosti lisovacího stolu - pracovní zális	0,9 mm/s
rychloposuv - zális	38 mm/s
- návrat	74 mm/s
Velikost topných desek	400 x 400 mm
Celkový příkon topení	Do 8 kW
Teplota lisovacích desek	Do 400 °C - regulovatelná
Napájecí síť	3 N PE 50Hz 400V TN-S
Rozměry: výška	1550 mm
půdorys cca	1200 x 650 mm
výška pracovního stolu v klidu	900 mm
