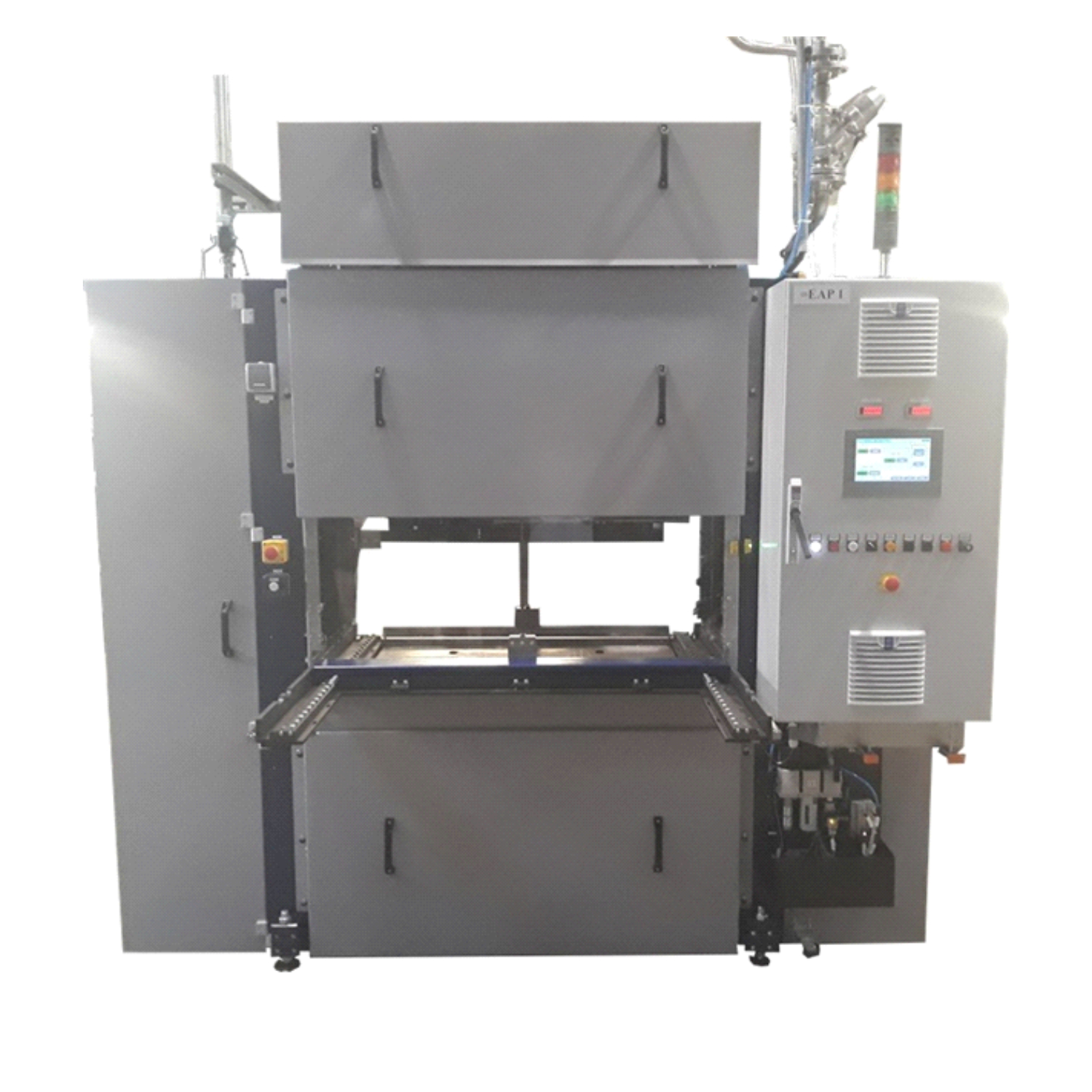

HVL 15.80
vyhřívaný lis
Základní technický popis
Základem hydraulického lisu HVL 15.80 je lisovací jednotka osazená topnými deskami, kde je ohřev prováděn párou. Stůl lisu je horizontálně posuvný v obou směrech.
Hydraulický blok je umístěn ve skeletu lisu, zdroj hydraulického tlakového oleje je mimo skelet. Beran lisu je veden robustním vedením a pohyb zajišťují dva hydraulické válce. Ovládání pohybů krytů a posuvného stolu je prováděno pneumatickými válci.
Rozvaděč s elektro obvody je umístěn na pravé stěně skeletu.
Ovládání lisu je naprogramováno v bezpečnostním PLC Siemens S1200 s výstupem na dotykovou obrazovku.
Technické parametry
Lisovací síla | 100 KN |
Zdvih beranu | 450 MM |
Světlost lisu | 400 MM |
Deska stolu | 1000 X 500 MM |
Výška stolu nad podlahou | 780 MM |
Rychlost beranu do zálisu | 13 MM/S |
Návratová rychlost beranu | 20 MM/S |
Elektrická síť | 1 N PE ~ 50 HZ 230V TN - S |
Jmenovitý proud | 16 A |
Rozměry - šířka | 2550 MM |
Rozměry - hloubka | 1600 MM |
Rozměry - výška | 2 480 MM |
