HVL 5.3

vyhřívaný lis

Základní technický popis

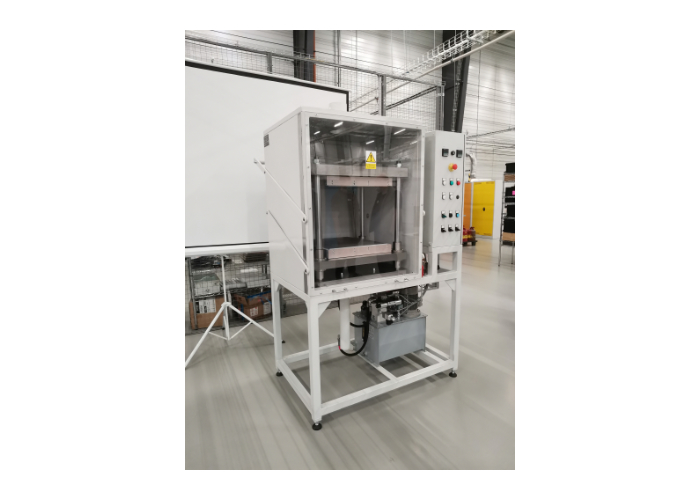

Hydraulický vyhřívaný lis HLV 5.3. Skelet stroje tvoří konstrukce z ocelových desek, které jsou svázány čtyřmi sloupy. Po sloupech se pohybuje vzhůru stůl uložený v kuličkových pouzdrech. Stůl je připojen na pístnicí přímočarého dvojčinného hydromotoru s jm. průměrem 63 mm.



Podrobná specifikace - ke stažení

Více informací a cena na dotaz

Jan Orság | +420 728 496 305 | jan.orsag@pracovnistroje.cz

Technické parametry

Lisovací síla	50 kN regulovatelná
Světlá výška lis. prostoru	400 mm
Zdvih lisu	400 mm
Horní deska	450 x 450 mm
Deska stolu	450 x 450 mm
Rychlost stolu do zálisu	50 mm/sec
Návratová rychlost stolu	80 mm/sec
Rychlost dolisování	3 mm/sec
Výška stolu nad podlahou	1100 mm
Tlakový pohon	Q1 = 0,65 l/min, p = 16 MPa, P1 = 0,25 kW
Pomocný pohon	Q2 = 10 l/min, p = 3,5 MPa, P2 = 0,75 kW
Příkon topení	2 x 6 kW
Elektrická síť	3 N PE ~ 50 Hz 400V TN-S
Max. proud	25 A
Rozměry: šířka	1280 mm
hloubka	1200 mm
výška	2090 mm/ max 2530 mm

Hmotnost	cca 1600 kg
Použitý hydraul. olej	VG 46
Objem nádrže	30 l
Bezpečnostní kategorie	4
Krytí el. předmětů	IP 54/20
