VL 28

tvářecí lis

Základní technický popis

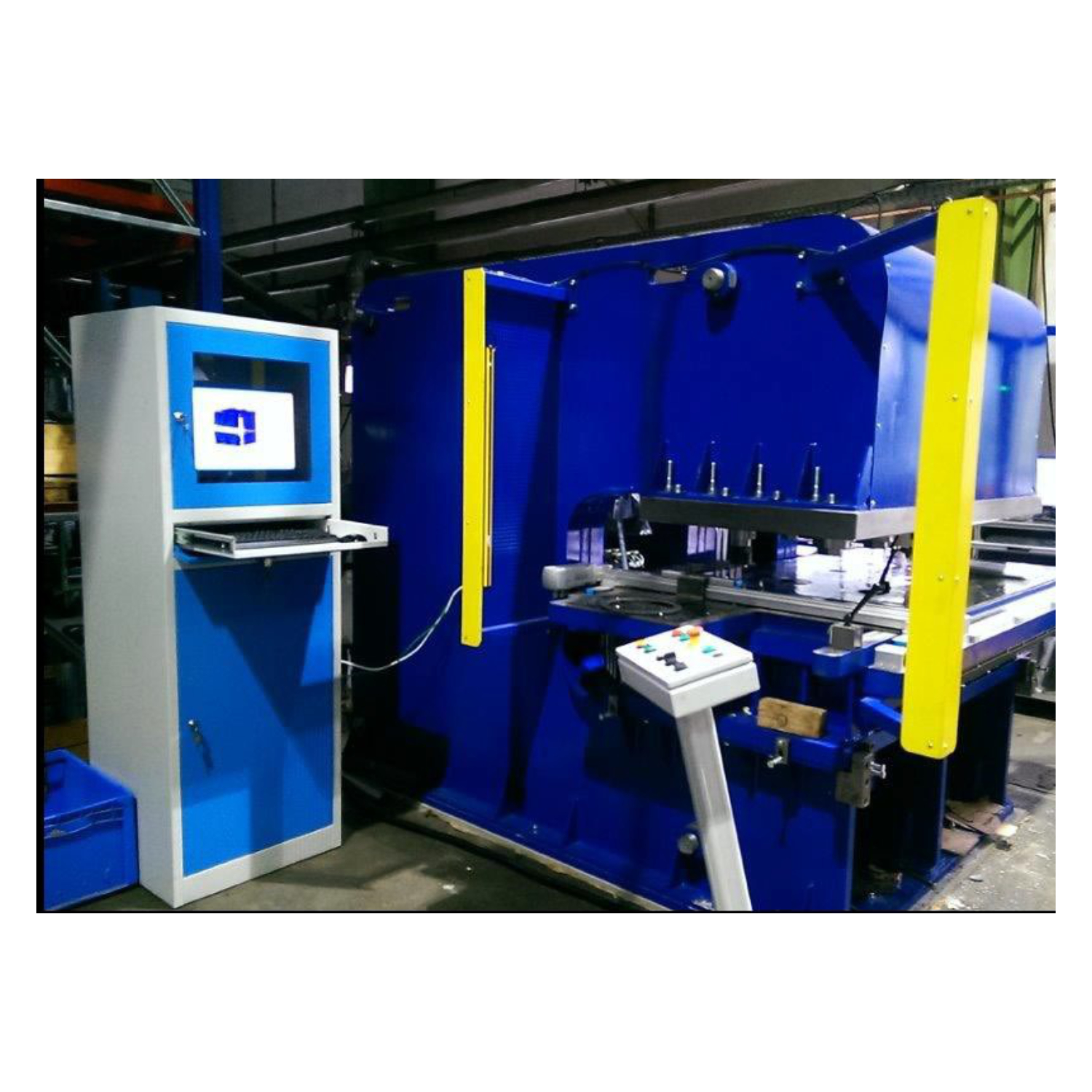

Hydraulický vystřihovací lis VL 28. Základem hydraulického vystřihovacího lisu VL 28 je rámová konstrukce, která sestává ze tří lamel zhotovených z tlustých plechů o tloušťce 40 mm spojených rozpěrnými tyčemi a výztuhami. Lis je osazen pro horní lisování osmi průměrů otvorů hydraulickými dvojčinnými hydromotory pro výstřih otvorů a osmi jednočinnými hydromotory spodního lisování pro lemování vystřiženého otvoru. Na stole lisovacího prostoru je dvouosý polohovací systém, který podle programu přesunuje vložený polotovar víka pod požadovaný vystřihovací přípravek.

Podrobná specifikace - ke stažení

Technické parametry

Lisovací sílamax 300 kN podle polohy
Zdvih beranu100 mm
HydrogenerátorQ = 16,7 dm3/min, p = 15 MPa, P = 5,5kW
Rychlost zálisu– hydromotor pr. 12522 mm/s nebo 10 mm/s
pr. 16013 mm/s nebo 6 mm/s
pr. 8055 mm/s nebo 24 mm/s
Elektrická síť3 N PE ~ 50 Hz 400V TN-S
Jmenovitý proud15 A
šířka2 600 mm
délka2 440 mm
výška2 120 mm
Výška stolu nad podlahou1 000 mm
Hmotnostcca 10 000 kg
Použitý hydraulický olejOH- MH 46
Nádrž agregátu180 dm3
Krytí el. předmětůIP 54/20
