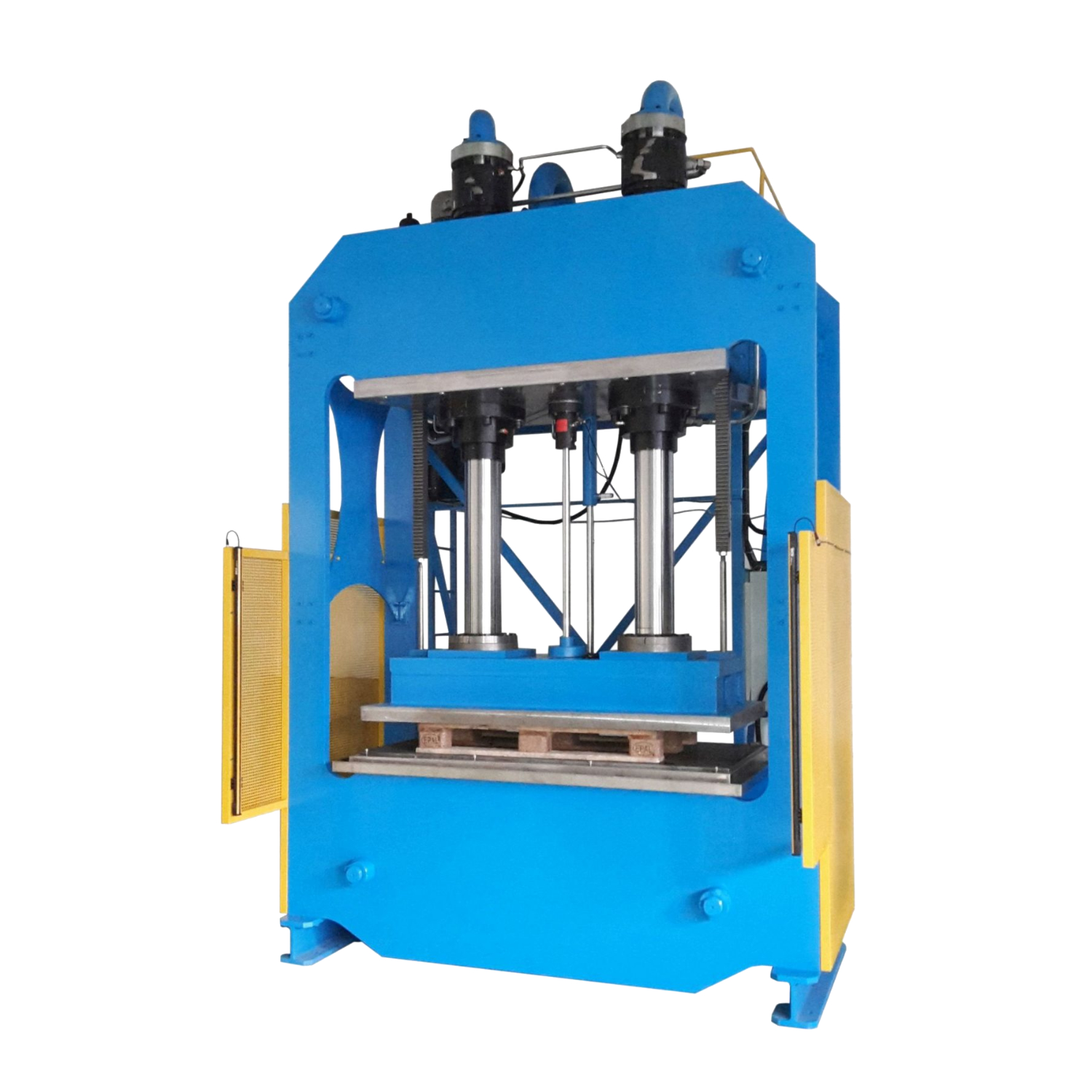

VHL 200

tvářecí lis

Základní technický popis

Vystřihovací hydraulický lis VHL 200 je určen pro vystřihování otvorů do umělohmotných slabých folií. Beran lisu je upevněn na pístnicích dvou hydraulických válců o průměru 200 mm, jeho paralelnost vůči základové desce zajištuje královská hřídel a jištěn proti případnému pádu je samosvorným prvkem SITEMA. Lisovací síla je až 2000 kN regulovatelná. Rychloposuv do zálisu je 100 mm/s, pracovní zális 14 mm/s – 430 kN a 3 mm/s – 2000 kN. Rychloposuv pro návrat je 150 mm/s.



Podrobná specifikace - ke stažení

Technické parametry

Lisovací síla	2000 KN REGULOVATELNÁ
Zdvih beranu	1000 MM
Světlost lisovacího prostoru	963 MM
Rozměry lisovacího beranu	900 X 1800 MM
Rychloposuv do zálisu	MAX 300 MM/SEC
Rychlost do zálisu 1	27 MM/SEC – 345 KN
Rychlost do zálisu 2	4,5 MM/SEC –1979 KN - REGULOVATELNÁ
Návrat	MAX 270 MM/SEC
Motor chladiče	P3 = 0,25 KW
Elektrická síť	3 N PE ~ 50 HZ 400V TN - S
Jmenovitý proud	25 A
Rozměry lisu - šířka	2540 MM
Rozměry lisu - délka	1200 MM BEZ PLOŠINY
Rozměry lisu - výška	4030 MM
