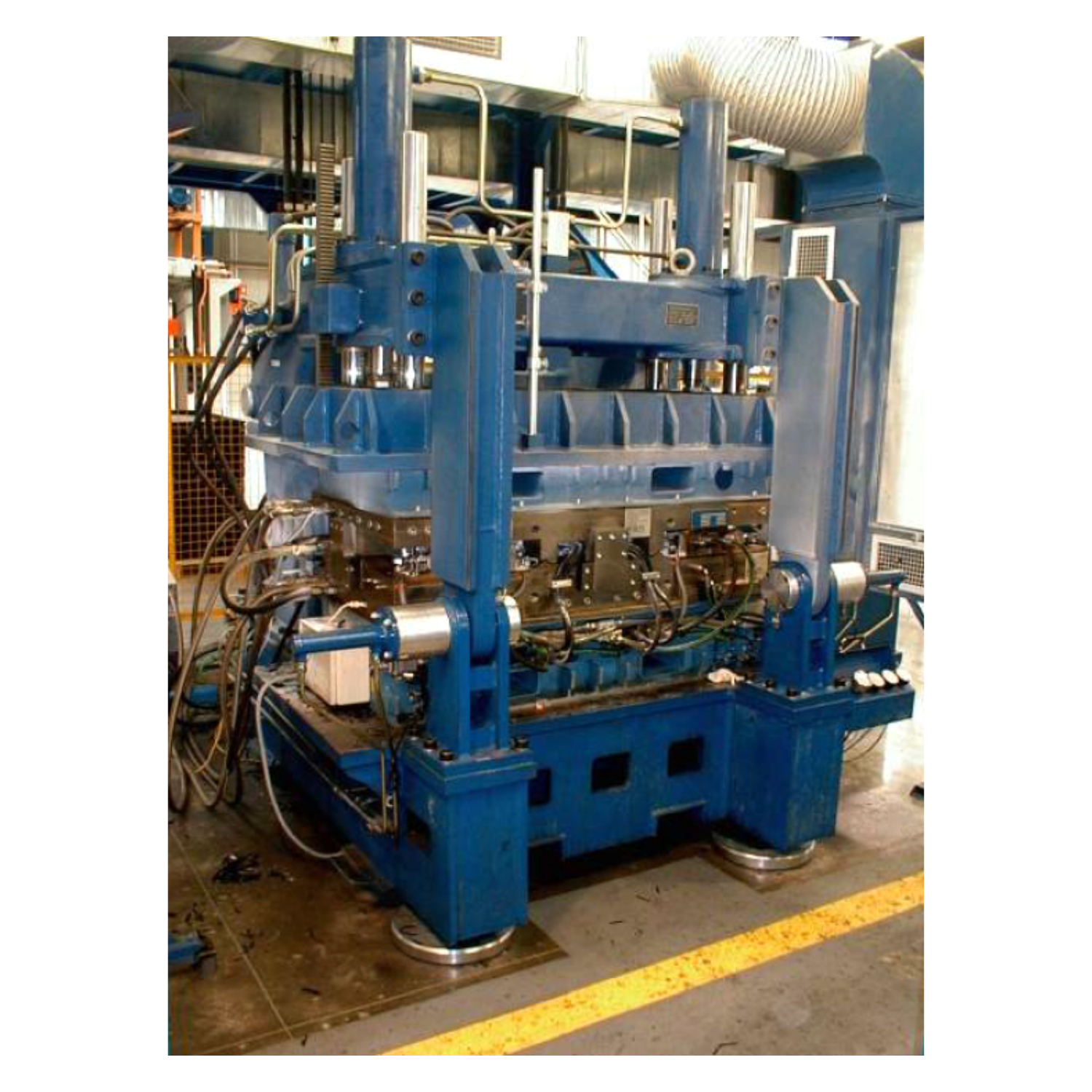

HLS 30 a HLS 60

tvářecí lis

Základní technický popis

Základem nosičů forem HLS 30 a HLS 60 konstrukce tvořená spodním pracovním stolem, na který se upíná spodní díl formy. Spodní stůl je svařen z ocelových plechů a opracován. Deska stolu je opatřena upevňovacími závity podle dispozic odběratele.



Podrobná specifikace - ke stažení

Technické parametry HLS 30

Rozměry lisovací formy	max. 1400 x 700 mm
Otevření lisu	350 mm
Zdvih beranu	350 mm
Uzavírací síla	300 kN
Otevírací síla	200 kN
Minimální výška formy	500 mm
Maximální výška formy	850 mm
Rovnoběžnost stolu a beranu	min 0,5 mm
Maximální hmotnost horního dílu formy	1000 kg
Otevření horního dílu formy	do 75°
Max. tlak hydraul. systému	210 bar
Objem nádrže v hydraul. oleje	100 dm3
Hmotnost stroje	cca 3000 kg
Výkon motoru agregátu	11 kW
Příkon	18 kVA
El. síť	3 NPE ~ 50 Hz 400 V TN-S
Rychlost otevírání	min 30 mm/s
zavírání	min 37 mm/s
odklopení	min 13 °/s
přiklopení	min 11°/s

Technické parametry HLS 60

Rozměry lisovací formy	max. 1800 x 900 mm
Otevření lisu	500 mm
Zdvih beranu	350 mm
Uzavírací síla	600 kN
Otevírací síla	500 kN
Minimální výška formy	500 mm
Maximální výška formy	850 mm
Rovnoběžnost stolu a beranu	min 0,5 mm
Maximální hmotnost horního dílu formy	2000 kg
Otevření horního dílu formy	do 75°
Max. tlak hydraul. systému	250 bar
Objem nádrže v hydraul. oleje	160 dm3
Hmotnost stroje	cca 4600 kg
Výkon motoru agregátu	15 kW
Příkon	24 kVA
El. síť	3 NPE ~ 50 Hz 400 V TN-S
Rychlost otevírání	min 30 mm/s
zavírání	min 37 mm/s
odklopení	min 13 °/s
