HVL 5.3

Základní technický popis

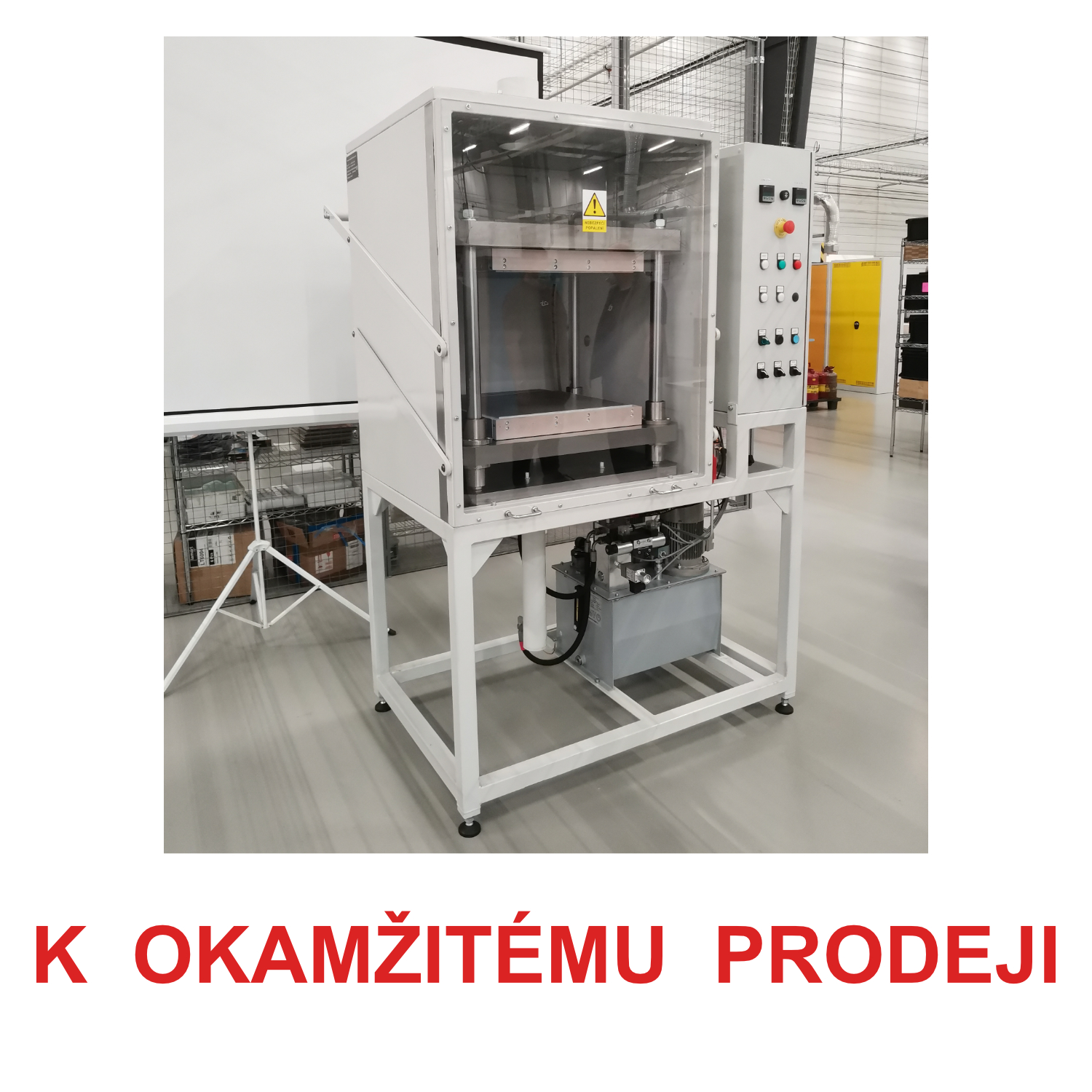

Hydraulický vyhřívaný lis HLV 5.3. Skelet stroje tvoří konstrukce z ocelových desek, které jsou svázány čtyřmi sloupy. Po sloupech se pohybuje vzhůru stůl uložený v kuličkových pouzdrech. Stůl je připojen na pístnicí přímočarého dvojčinného hydromotoru s jm. průměrem 63 mm.



Podrobná specifikace - ke stažení

Více informací a cena na dotaz

Jan Orság | +420 728 496 305 | jan.orsag@pracovnistroje.cz

Please wait while flipbook is loading. For more related info, FAQs and issues please refer to DearFlip WordPress Flipbook Plugin Help documentation.

Technické parametry

Lisovací síla	50 kN regulovatelná
Světlá výška lis. prostoru	400 mm
Zdvih lisu	400 mm
Horní deska	450 x 450 mm
Deska stolu	450 x 450 mm
Rychlost stolu do zálisu	50 mm/sec
Návratová rychlost stolu	80 mm/sec
Rychlost dolisování	3 mm/sec
Výška stolu nad podlahou	1100 mm
Tlakový pohon	Q1 = 0,65 l/min, p = 16 MPa, P1 = 0,25 kW
Pomocný pohon	Q2 = 10 l/min, p = 3,5 MPa, P2 = 0,75 kW
Příkon topení	2 x 6 kW
Elektrická síť	3 N PE ~ 50 Hz 400V TN-S
Max. proud	25 A
Rozměry: šířka	1280 mm
hloubka	1200 mm
výška	2090 mm/ max 2530 mm

Hmotnost	cca 1600 kg
Použitý hydraul. olej	VG 46
Objem nádrže	30 l
Bezpečnostní kategorie	4
Krytí el. předmětů	IP 54/20
